3D Scanner für
Maschinenbau und
Medizin

Jetzt kostenfreien Beratungstermin buchen

3D-Scanner optimal für die Bereiche:

  • Reverse Engineering mechanischer Objekte, organischer Formen und des menschlichen Körpers.
  • Maßgeschneiderte Lösungen wie Prothesen und Orthesen sind durch 3D-Scanning ganz einfach umsetzbar.
  • Im Maschinenbau tragen u.a. signifikante Verkürzungen der Arbeitsabläufe und das Vermeiden von Fehlern zu einer erhöhten Produktivität bei.
  • In Wissenschaft und Forschung wird die Technologie beispielweise dafür eingesetzt, Kulturdenkmäler und Objekte zu erhalten, die teilweise oder großflächig zerstört sind.

Zusammengefasst bietet 3D-Scannen für die Additive Fertigung eine enorme Effizienz, sowohl bei der Erstellung einer digitalen Produktdatenbank, für den Herstellungsprozess als auch für kundenindividuelle Anwendungen.

Play Video

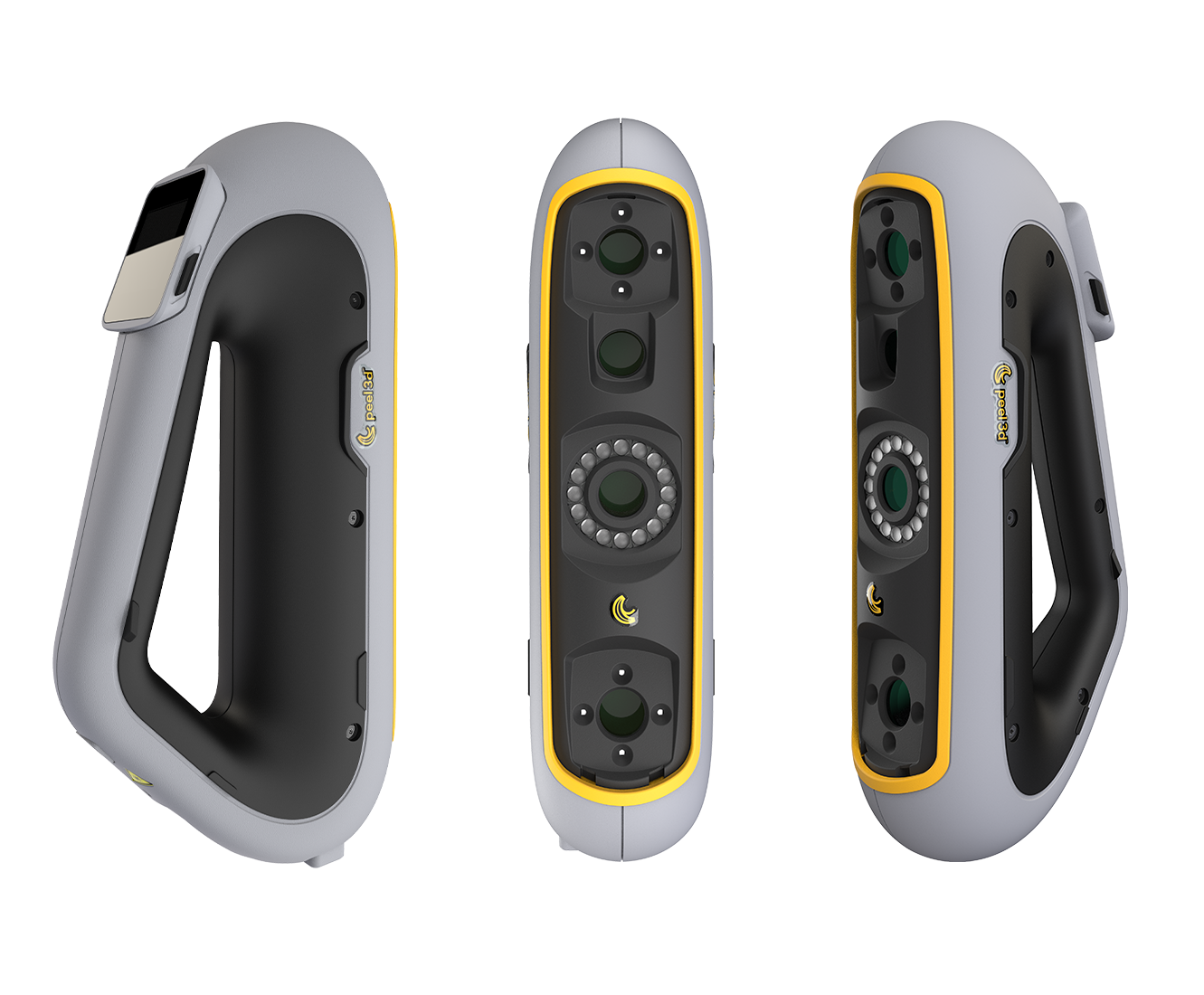

Der Alles-Scanner

Der peel 3 ist das neuste Modell aus dem Hause peel3d. peel 3 oder peel 3.CAD Version sind sie die komfortabelsten, modernsten und stärksten Modelle, die bisher produziert wurden.

Technische Daten

  • Größe der zu scannenden Objekte: 0,1 – 3 Meter
  • Scanner Bedienung: Touchscreen
  • Genauigkeit: 0,250 mm/m, bis zu 0,1 mm
  • Scangeschwindigkeit: 80 sec/m²
  • Maßhaltigkeit: 0,5mm pro Meter
  • Abstand zum Objekt: 250 bis zu 550mm
  • Lightquelle: IR VCSEL
  • Maße: 304 x 150 x 79 mm
  • Gewicht: 950g

Datenblatt

Detaillierte Informationen finden Sie im Datenblatt. Fragen zum Produkt und zur Anwendung beantworten wir Ihnen.

Zum Datenblatt des Peel3

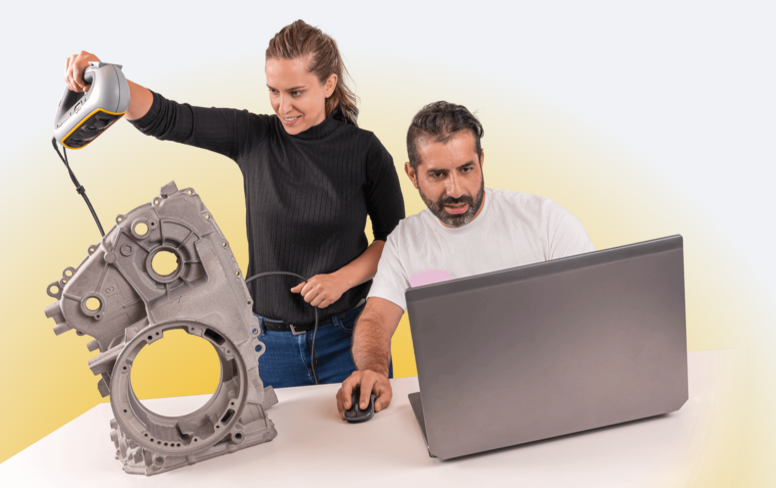

NEU: peel 3 & peel 3.CAD

3D Scanning mit dem peel 3 ScannerPlay Video

Die CAD Ausführung ist IDEAL für Produktdesign, den Verbrauchermarkt/Tuning und den Maschinenbau, der Peel3 glänzt im Bereich der AR, VR und digital Content Welt, im Gesundheits- und Lehrwesen und final in der Denkmalpflege und Kunst. Ein 3D Scanner, der eine neue Ära einleitet.

3D Scanner für organische Objekte

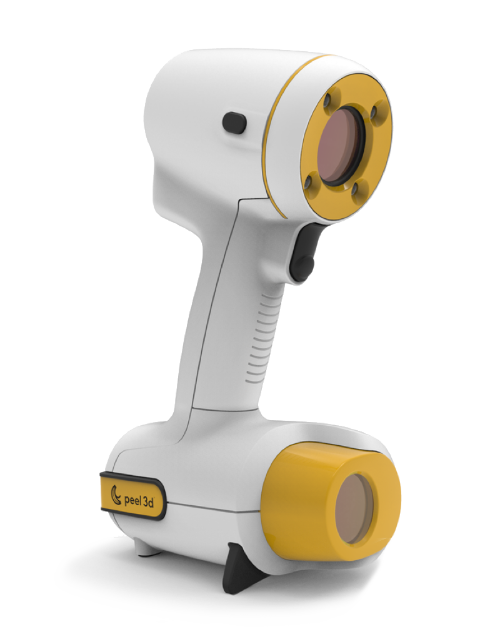

peel 1 3D Scanner

peel 1

Der peel 1 ist der originale peel 3D-Scanner! Das ist ein professioneller 3D-Scanner in seiner reinsten, erschwinglichsten Form. Er ist perfekt für den menschlichen Körper und organische Formen geeignet. Die peel-Software ist im Lieferumfang enthalten.

Technische Daten

  • Größe der zu Scannenden Objekte: 0,3 – 3 Meter
  • Genauigkeit: Bis zu 0,250mm
  • Auflösung des Gitters / Mesh: 0,5mm
  • Messungen pro Sekunde 550.000
  • Maßhaltigkeit 0,5mm pro Meter
  • Scanningfläche 380 x 380 mm
  • Abstand zum Objekt 400mm
  • Schäfentiefe (DOF) 250mm
  • Lightquelle LED
  • Aufnahme von Texturen: NEIN

3D Scanner für größere Oberflächen

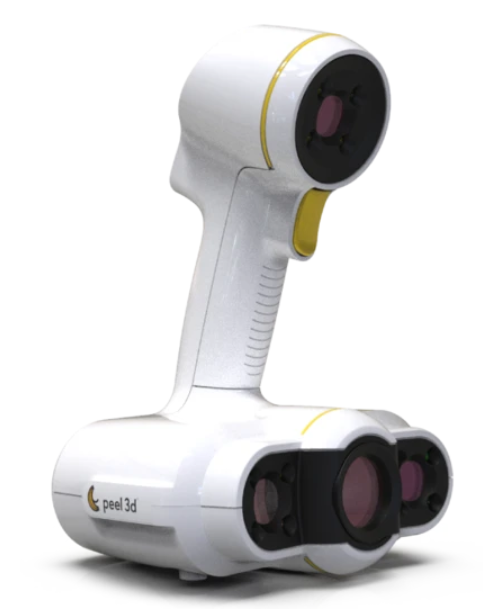

peel 2 3d Scanner

peel 2

Die Weiterentwicklung des peel 1, der peel 2, ist zu weitaus mehr in der Lage und perfekt für mechanische Komponenten geeignet. Verbessertes Tracking, bessere Geometrie- funktionen und optimale Möglichkeiten zur Farberfassung. Dieser tragbare 3D-Scanner bietet alles, was Sie brauchen! Die peel-Software ist im Lieferumfang enthalten.

Technische Daten

  • Größe der zu Scannenden Objekte: 0,3 – 3 Meter
  • Genauigkeit: Bis zu 0,100mm
  • Auflösung des Gitters / Mesh: 0,5mm
  • Messungen pro Sekunde 550.000
  • Maßhaltigkeit 0,5mm pro Meter
  • Scanningfläche 380 x 380 mm
  • Abstand zum Objekt 400mm
  • Schäfentiefe (DOF) 250mm
  • Lightquelle LED
  • Aufnahme von Texturen: 50 – 150 DPI

3D Scanner für kleine und detaillierte Teile

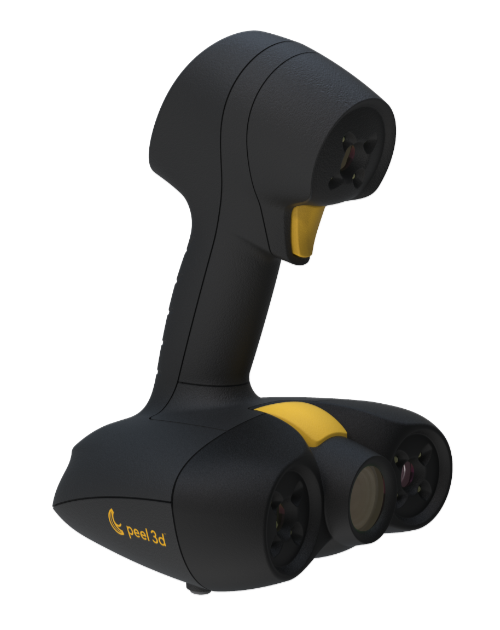

peel2-S

peel 2-s

Der peel 2-S basiert auf der gleichen bewährten Technologie wie der peel 2-Scanner, wurde jedoch für das Scannen kleinerer Teile optimiert. Sein kleineres Sichtfeld ermöglicht eine extrem hohe Auflösung von bis zu 0,1 mm! Er kann mit der dazugehörigen Drehplatte oder an einem Standort verwendet werden und feinste Details erfassen.

Technische Daten

  • Größe der zu Scannenden Objekte: 0,05 – 0,5 Meter
  • Genauigkeit: Bis zu 0,1 mm
  • Auflösung des Gitters / Mesh: 0,1 mm
  • Messungen pro Sekunde 550.000
  • Maßhaltigkeit 0,5mm pro Meter
  • Scanningfläche 143x 108 mm
  • Abstand zum Objekt 380 mm
  • Schäfentiefe (DOF) 100 mm
  • Lightquelle LED
  • Aufnahme von Texturen: 50 – 250 DPI
Das ist der peel 3d

peel 1

Peel 2 3D Scanner

peel 2

peel2-S

peel 2-s

Alle Scanner von peel 3d werden über einen USB 2.0 Anschluss an der Workstation angeschlossen. Folgende Dateiformate können aus den Scandaten erzeugt werden: .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .iges, .step, .dxf

Das neuste Modell Peel3 kann mittels USB 3.0 angeschlossen werden und gibt in der CAD Version zusätzlich die Dateiformate .iges, .step aus.

Die 3D-Scanner sind nach EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), IP50, WEEE zertifiziert.

Schritt 1

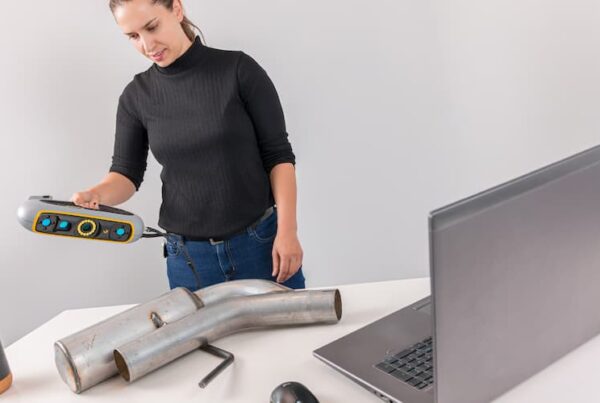

Scannen Sie Ihr Objekt

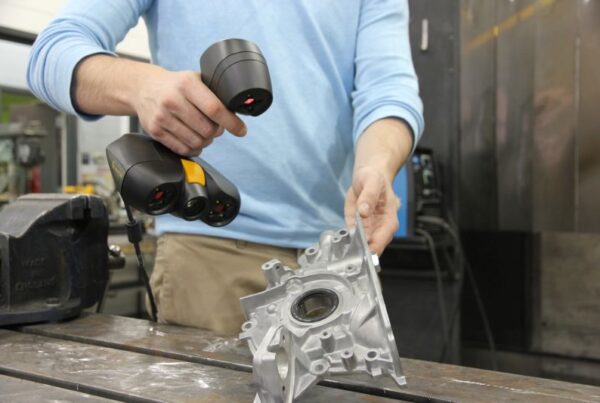

peel2-S

Scannen Sie Ihr Objekt mit dem handlichen 3D-Scanner frei im Raum. Sie sehen in Echtzeit, welche Bereiche bereits gescannt wurden und wo Sie Stellen vergessen haben, um ein einwandfreies Mesh zu generieren.

Schritt 2

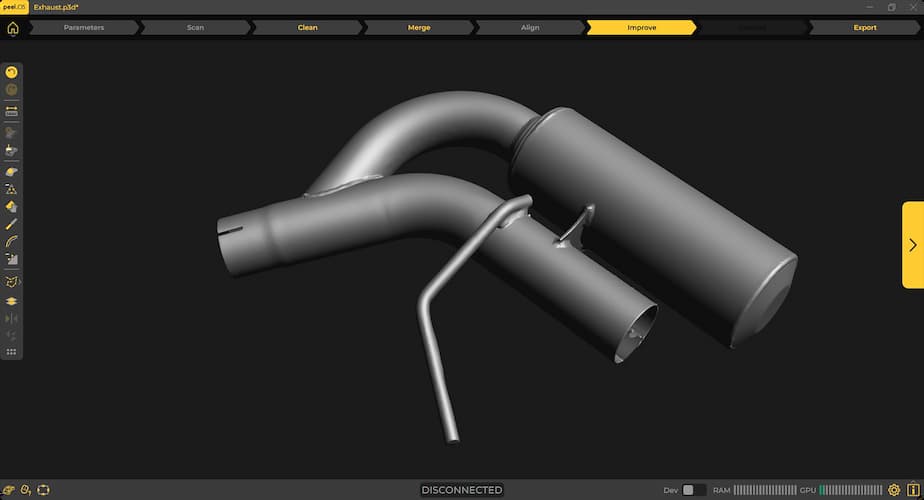

Gittermodell finalisieren

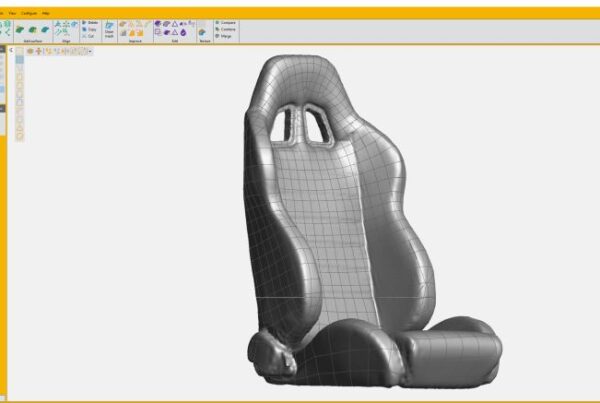

CAD Software des peel 3d Scanner

Nutzen Sie die leistungsstarken Werkzeuge der CAD Software von peel 3d, um Ihr Gitternetz zu bereinigen und zu verbessern.

Schritt 3

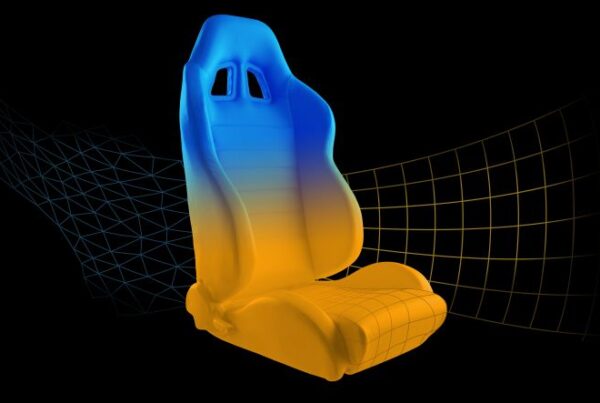

Flächenrückführung

Flächenrückführung

Verwenden Sie geometrische Formen, Flächen und Querschnitte, um die wertvollen Informationen Ihres Objektes zu definieren und ein solides Ergebnis zu generieren.

Schritt 4

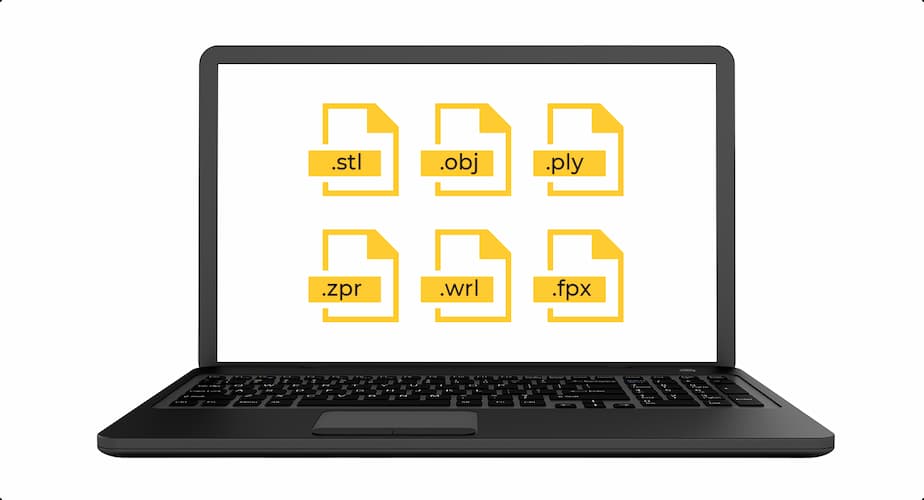

Export in gängige CAD Formate

Export Ihrer gescannten Objekte in gängige CAD Formate

Speichern Sie Ihre gescannten Objekte in gängigen CAD Formaten, inkl. der Überführung von Referenzflächen, um diese in Ihrer bevorzugten CAD-Software wie SOLIDWORKS®, Inventor®, PTC und anderen zu verwenden.
